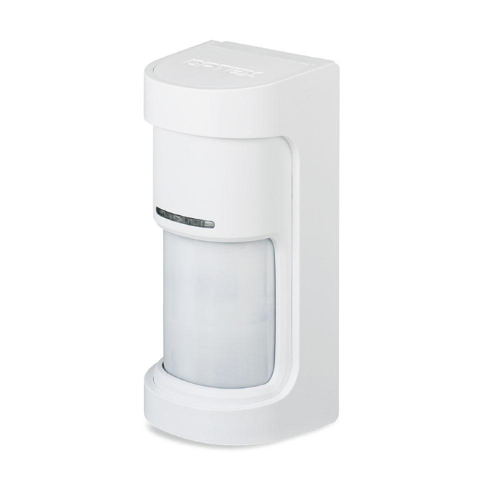

WXS-AM Rilevatore multidimensionale da esterno per montaggio in alto, copertura 12 m x 180°, con antimascheramento

Descrizione

Caratteristiche principali

• fino a 12 m, PIR da esterno con copertura a 180 gradi con anti-mascheramento
• 4PIR per rilevamento a due livelli sinistra/destra; tolleranza ad animali
• Possibilità di selezionare un montaggio basso (0,8-1,2 m) o alto (2 m)
• Aree di rilevamento sinistra/destra e indipendenza delle uscite d’allarme

Specifiche tecniche

• Gamma di prodotti: Serie WX Shield
• Codice modello: WXS-AM
• Metodo di rilevamento: Infrarosso passivo
• Area di rilevamento: Montaggio alto: 9 m, 180° Montaggio basso: 12 m, 180° di larghezza
• Zone entro l’area di rilevamento PIR: 14 zone, 2 livelli
• Angolo di rilevamento dalla parete: Da 2,5 a 12 m (5 livelli)
• Velocità rilevabile: 0,3 – 2 m/s
• Sensibilità: 3 livelli regolabili (Alta / Media / Bassa) Selezionabile singolarmente per ogni lato
• Ingresso di alimentazione: 9,5 – 18 VDC
• Assorbimento di corrente: 23 mA max. a 12 VCC
• Periodo di allarme: 2±1 sec.
• Periodo di riscaldamento: Circa 60 sec. (il LED lampeggia)
• Uscita allarme (R): Uscita allarme (destra) 28 VCC 0,1 A max. [Individuale: destra o generale], [N.A. o N.C.] selezionabili. Uscita di allarme (sinistra) 28 Vdc 0,1 A max. [Individuale : Sinistra o Generale], [N.A. o N.C.] sono selezionabili
• Uscita allarme (L): 28 VCC 0,1 A max. Sono selezionabili [Individuale : Sinistra o Generale], [N.A. o N.C.].
• Uscita disqualifica (D.Q.): N.C. 28 VDC 0,1 A max.
• Uscita antisabotaggio: N.C. 28 VDC 0,1 A max. Si apre quando si rimuove il coperchio, l’unità principale o la base.
• Indicatore LED: ROSSO: 1. Riscaldamento 2. Allarme 3. Rilevamento del mascheramento 4. Impostazione “montaggio alto” (quando l’interruttore antimanomissione è attivato, il LED lampeggia se si tratta dell’impostazione “montaggio alto”). GIALLO: 1. Riscaldamento 2. Rilevamento MW
• Temperatura di esercizio: Da -30℃ a +60℃
• Umidità relativa: 95% max.
• Grado di protezione IP: IP55
• Metodo di installazione (Interno/Esterno): Esterno
• Altezza di montaggio: Montaggio alto: 2m Montaggio basso: da 0,8 a 1,2 m
• Peso: 585 g
• Accessori: [1] Piastra di mascheramento dell’area x 5 [2] Vite di montaggio (4 x 20 mm) x 2 [3] Vite di bloccaggio x 1
• Dimensioni ( A x L x P ): 200 x 81,5 x 119,2 mm
• Telecamera integrata: No

Documentazione

• Scheda tecnica (PDF)

Dati tecnici del produttore OPTEX.
