9803SXL – BAYT 980 8s Sx – Fadini

Descrizione

Fadini BAYT 980 (codice 9803SXL): barriera automatica per aste da 3 a 8 m, ad uso residenziale, industriale ed arredo urbano. In breve: 230 Vac, asta fino a 6,40 m.

Punti di forza di BAYT 980

• Sicurezza oleodinamica. Attuatore oleodinamico a 230 Vac, centralina idraulica con pistone integrato. Ideale per installazioni ad elevata intensità di lavoro: parcheggi auto, ingressi privati, passaggi pubblici ed aree industriali, residenziali ed urbane. Differenti velocità, rallentamento in apertura e in chiusura.
• Robusta. Struttura rinforzata in acciaio verniciato a polvere per un’elevata resistenza agli agenti atmosferici oppure in acciaio inox AISI 304 satinato. Asta in alluminio anodizzato di sezione ovale, di diverse misure, con giunto di espansione in alluminio; alta resistenza al vento.
• Versatile. Ampia gamma di accessori: asta con siepe, asta con luci a led integrate ad alta visibilità notturna (effetto semaforico lampeggiante opzionale), snodo per installazioni con soffitto, flangia di protezione dell’asta in caso di urto con un veicolo.
• Rapida installazione. Programmatore di comando posizionato nella parte superiore del gambale, in uno spazio dedicato e separato. Funzione “master/slave” per il controllo di barriere contrapposte.
• Pratica. Versione con movimentazione manuale dell’asta (lunghezza massima 6,40 m senza siepe). Ideale per luoghi in cui non è realizzabile il collegamento con l’alimentazione elettrica.

La versione 9803SXL

Dati tecnici

Cosa comprende

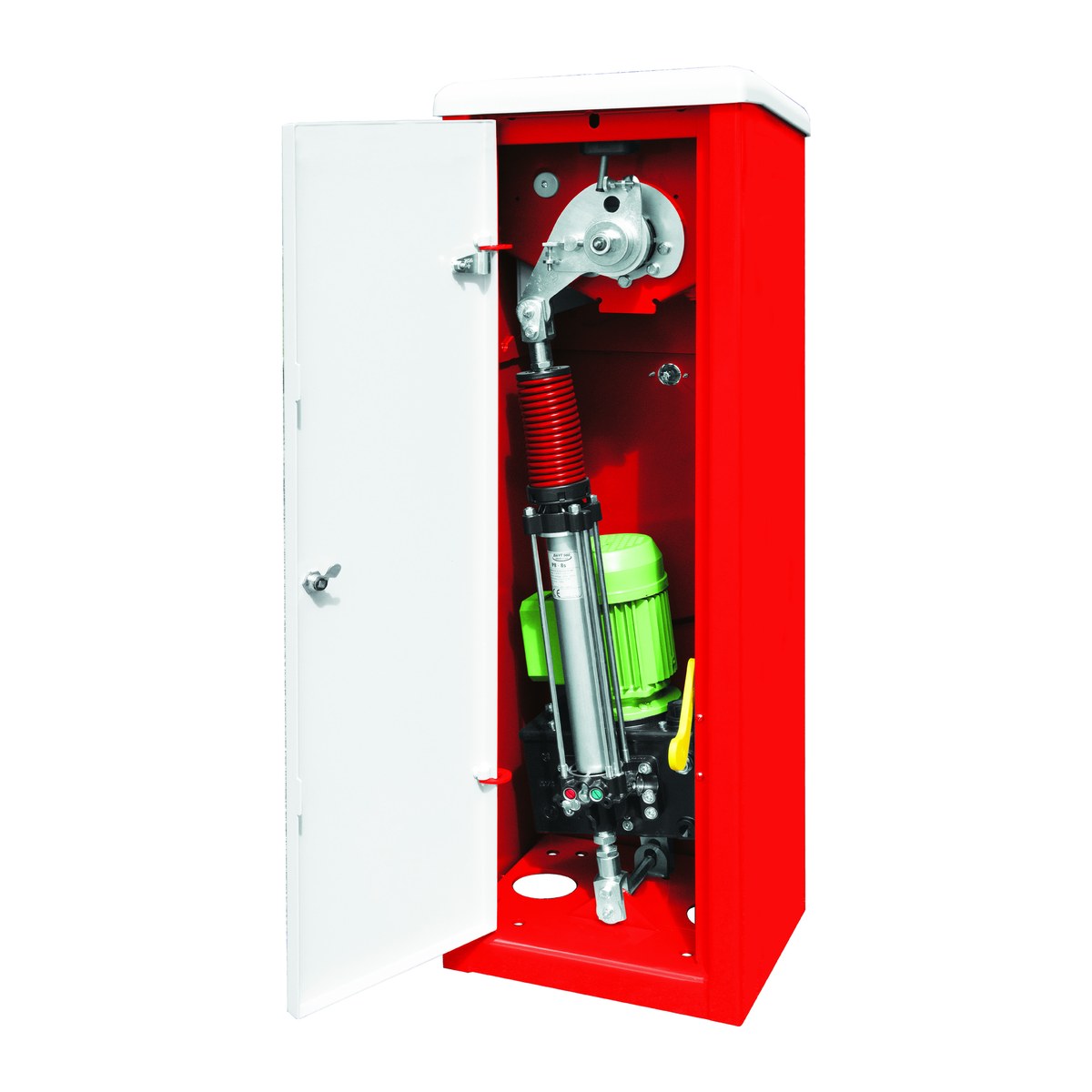

Ogni codice comprende: un gambale ad armadio con portiera, due chiavi, gruppo centralina-pistone COS 982, programmatore di comando ELPRO 980, interruttore di linea con stacco obbligato, cavo di alimentazione elettrica e cavo con massa a terra, flangia per attacco dell’asta in alluminio, piastra di ancoraggio zincata con tirafondi e dadi di fissaggio, led di colore blu posizionato sul gambale. Il corpo barriera è trattato cataforesi verniciato a polvere poliestere bicolore, RAL 2002 arancio sangue e grigio 9006 SW306I bucciato per coperchio e portiera. Asta ed accessori (appoggio mobile, forcella fissa, etc.) non sono compresi: si ordinano a parte.

Aste per questa barriera

• 1940L – Asta in alluminio BAYT 980 da 4,20 m [larghezza accesso 3,85 m], 1 morsetto di giunzione (moduli 2,10+2,10 m)
• 1941L – Asta in alluminio BAYT 980 da 5,30 m [larghezza accesso 4,95 m], 1 morsetto di giunzione (moduli 2,10+3,20 m)
• 1942L – Asta in alluminio BAYT 980 da 6,40 m [larghezza accesso 6,05 m], 1 morsetto di giunzione (moduli 3,20+3,20 m)
• 9863L – Asta in alluminio BAYT 980 con 8 led, da 4,20 m [larghezza accesso 3,85 m], 1 morsetto di giunzione (moduli 2,10+2,10 m)
• 9864L – Asta in alluminio BAYT 980 con 10 led, da 5,30 m [larghezza accesso 4,95 m], 1 morsetto di giunzione (moduli 2,10+3,20 m)
• 9865L – Asta in alluminio BAYT 980 con 12 led, da 6,40 m [larghezza accesso 6,05 m], 1 morsetto di giunzione (moduli 3,20+3,20 m)

Accessori dedicati

• 60L – Verniciatura personalizzata, colori RAL
• 708L – Olio idraulico “FADINI HF.PLI oil”, in tanica da 2 litri
• 2032L – Rilevatore induttivo a spira magnetica per cancelli automatici, barriere automatiche e dissuasori. DATI TECNICI: due spire magnetiche con due uscite relè e una uscita allarme, 24 Vac/dc
• 2037L – Spira preassemblata da 6 m di circonferenza con 10 m di cavo di alimentazione
• 2042L – Spira preassemblata da 12 m di circonferenza con 15 m di cavo di alimentazione
• 2569L – Elettromagnete 24 Vac
• 7283L – Scheda elettronica di comando dei led sull’asta per ottenere l’effetto semaforo: verde con asta in posizione verticale e rosso con asta in posizione orizzontale o in movimento
• 9321L – Stabilizzatore di tensione 24 Vdc. Per ciascun dispositivo dotato di elettrovalvola si deve prevedere uno stabilizzatore
• 9730L – Sonda termica con resistore elettrico 230 Vac – 50 Hz, completa di cavo di alimentazione. Per centralina idraulica MEC 700/80 VENTIL e COS 982. Dispositivo fornito premontato
• 9827L – Piastra di ancoraggio in acciaio zincato, completa di tirafondi
• 9828L – Dispositivo di stacco tensione con interruttore di ripristino a portiera chiusa
• 9829L – Piastra di ancoraggio in acciaio inox AISI 304, completa di tirafondi
• e altri 19 accessori di BAYT 980

Si abbina a

• 9899L – Programmatore di comando ELPRO 980

Le altre versioni di BAYT 980

• 9803DXL – BAYT 980 versione destra, velocità 8 s, pistone ø 40 mm, pompa P8, per aste 4,20 – 5,30 – 6,40 m
• 9802SXL – BAYT 980 versione sinistra, velocità 4 s, pistone ø 40 mm, pompa P16, per aste 3,20 – 4,20 m
• 9804SXL – BAYT 980 versione sinistra, velocità 14 s, pistone ø 50 mm, pompa P6, per aste 4,20 – 5,30 – 6,40 – 7,40 m
• 9801SXL – BAYT 980 versione sinistra, velocità 3 s, pistone ø 30 mm, pompa P16, per asta 3,20 m
• 9802DXL – BAYT 980 versione destra, velocità 4 s, pistone ø 40 mm, pompa P16, per aste 3,20 – 4,20 m
• 9804DXL – BAYT 980 versione destra, velocità 14 s, pistone ø 50 mm, pompa P6, per aste 4,20 – 5,30 – 6,40 – 7,40 m
• 9805SXL – BAYT 980 versione sinistra, velocità 19 s, pistone ø 60 mm, pompa P6, per aste 6,40 – 7,40 – 8,50 m
• 9801DXL – BAYT 980 versione destra, velocità 3 s, pistone ø 30 mm, pompa P16, per asta 3,20 m
• 9805DXL – BAYT 980 versione destra, velocità 19 s, pistone ø 60 mm, pompa P6, per aste 6,40 – 7,40 – 8,50 m
