Descrizione

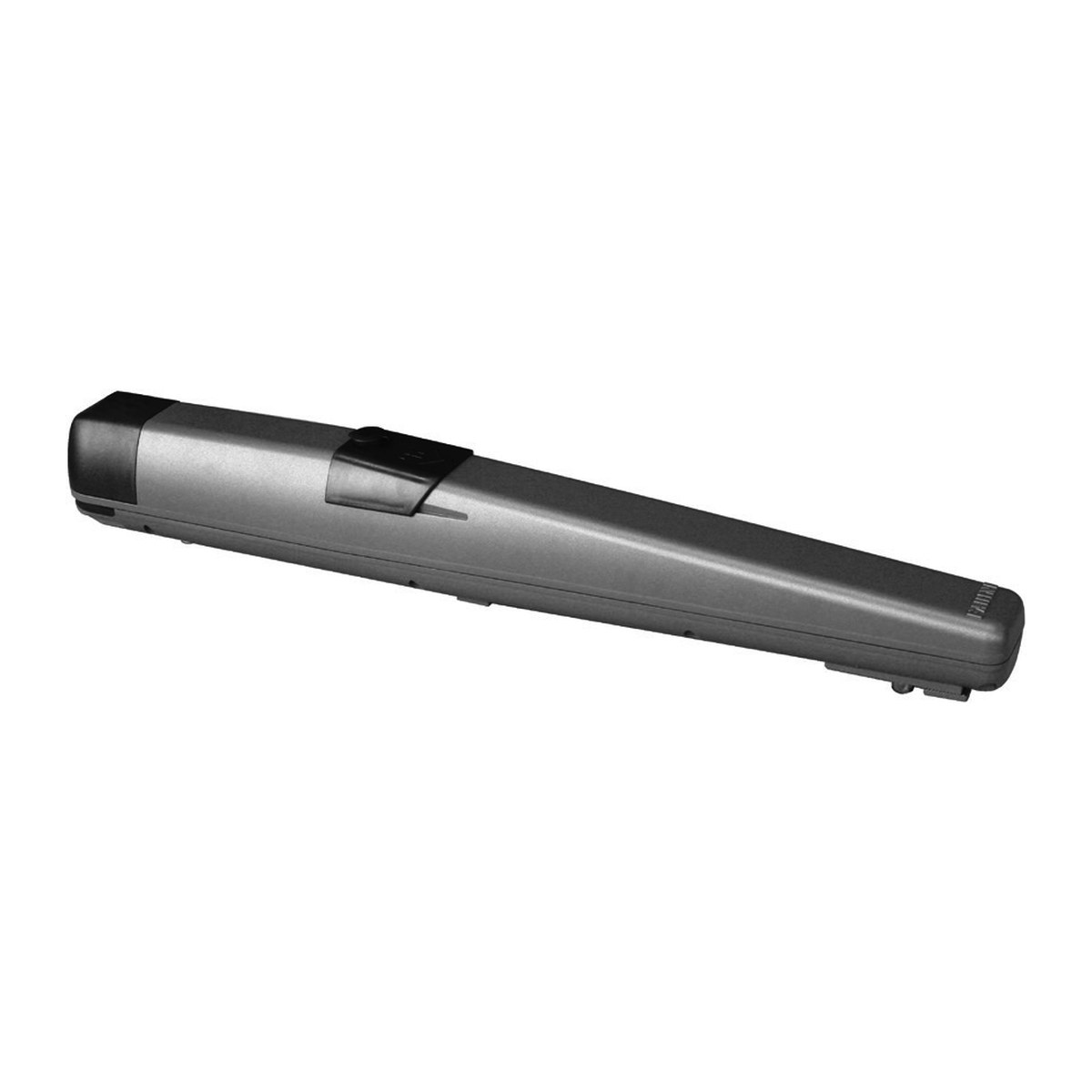

Fadini DARDO 424 (codice 424L): attuatore elettromeccanico a montaggio esterno per cancelli a battente, ad uso residenziale. In breve: 24 Vdc, anta fino a 2,5 m, fino a 400 kg per anta.
Punti di forza di DARDO 424
- Silenzioso. Attuatore elettromeccanico irreversibile a 24 Vdc. Meccanica con vite rullata in acciaio, madrevite in ottone, corona in teflon, cuscinetto radiale e bronzine lubrificate.
- Facile. Sblocco per l’apertura manuale dell’anta con la stessa chiave di apertura del carter di protezione.
- Intuitivo. Programmazione automatica del ritardo d’anta, oppure manuale, con un semplice tasto sul programmatore di comando ELPRO 42. Battute meccaniche di finecorsa in apertura e in chiusura, regolabili sul carter.
- Sicuro. Sistema antischiacciamento con l’azione dell’encoder ed il costante monitoraggio amperometrico per garantire il corretto funzionamento dell’attuatore, rilevando eventuali ostacoli e invertendo la marcia. Accelerazione e decelerazione ad ogni manovra.
- Robusto e compatto. Carter di protezione in alluminio pressofuso con verniciatura a polvere poliestere.
La versione 424L
| Versione | 24 Vdc |
|---|---|
| Lunghezza max singola anta (m) [A] | 2,5 |
| Peso max singola anta (kg) [A] | 400 |
Dati tecnici
| Alimentazione di rete (Vac – Hz) | 230 – 50 |
|---|---|
| Tensione motore (Vdc) | 24 |
| Potenza assorbita max (W) | 80 |
| Corrente assorbita max (A) | 3,5 |
| Tempo di apertura 90° (s) | 16 ÷ 20 [D] |
| Velocità (mm/s) | 16 ÷ 20 [D] |
| Coppia massima (N) | 1.000 |
| Temperatura di esercizio (°C) | -20 ÷ +50 |
| Grado di protezione IP | 44 |
| Corsa utile (mm) | 320 [E] |
| Peso (kg) | 6,5 |
| Frequenza di utilizzo | uso molto intensivo |
Cosa comprende
Ogni codice comprende un attuatore elettromeccanico completo di staffa posteriore ed anteriore da avvitare, blocchetti di battuta in apertura e chiusura, pressacavo per il cavo di alimentazione ed encoder, due chiavi per l’apertura del cassetto scorrevole di protezione dello sblocco. Per ante superiori ai 2 m è necessario l’uso dell’elettroserratura.
Si abbina a
- 4200L – ELPRO 42 programmatore di comando
[A] La forma, le dimensioni del cancello e la presenza di forte vento possono ridurre i valori indicati. Verificare sempre l’integrità della struttura del cancello, eliminando gli eventuali attriti presenti.
[D] Il tempo di apertura/chiusura è in funzione delle quote di installazione, della regolazione della velocità e dell’inerzia del cancello.
[E] Senza fermi meccanici è possibile avere una corsa maggiore di 60 mm, ma è necessario prevedere a terra le battute di fermo per l’anta in chiusura e in apertura.
