Descrizione

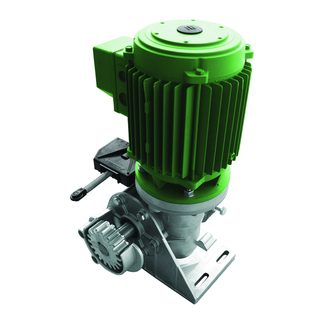

Fadini MEC 200 (codice 21367L): motoriduttore elettromeccanico per cancelli scorrevoli, ad uso industriale. In breve: 230/400 Vac 3PH v., cancello fino a 2.000 kg.
Punti di forza di MEC 200
- Forte. Motoriduttore a 230 Vac e 400 Vac, accoppiamento in bagno d’olio della vite senza-fine e della corona di bronzo, su cuscinetti a sfere.
- Affidabile. Struttura e cofano in alluminio per una garanzia totale nel tempo.
- Sicuro. Frizione meccanica per la regolazione della forza; dischi lubrificati con grasso fluido per migliorarne l’efficienza.
- Robusto e compatto. Basamento in alluminio pressofuso.
- Versatile. Gamma completa di modelli, con diverse tipologie di motori elettrici, disponibile anche con motore ventilato ed elettrofreno. In base alla disposizione della cremagliera sul cancello, si possono avere modelli con pignone orizzontale o verticale. Il programmatore di comando può essere alloggiato all’interno di MEC 200 oppure con il proprio contenitore in policarbonato da esterno.
- Testato e certificato. Marcatura CE con prove di tipo.
La versione 21367L
| Versione | 230/400 Vac 3PH v. |
|---|---|
| Potenza (kW / HP) | 1,1 / 1,5 |
| Scheda Elettronica | non fornibile |
| Motore ventilato con elettrofreno | di serie |
| Peso max (kg) [A] | 2.000 |
Dati tecnici
| Alimentazione di rete (Vac – Hz) | 230/400 -50 |
|---|---|
| Potenza assorbita (W) | 1.500 |
| Corrente assorbita (A) | 5,1/3 |
| Potenza resa (kW) | 1,1 |
| Numero di giri motore (rpm) | 1.380 |
| Condensatore (µF) | – |
| Coppia nominale riduttore (Nm) | 110 |
| Velocità di scorrimento (m/min) | 10 |
| Rapporto riduttore | 1/32 |
| Temperatura di esercizio (°C) | -25 ÷ +80 |
| Finecorsa | meccanico |
| Grado di protezione IP | 55 [C] |
| Tipo di olio | 706L |
| Peso (kg) | 25,5 o. – 25 v. |
| Frequenza di utilizzo | uso molto intensivo |
Cosa comprende
Ogni codice comprende un motoriduttore elettromeccanico con frizione meccanica, pignone per cremagliera, piastra di ancoraggio a pavimento con viti, finecorsa meccanico, coppia di staffe finecorsa, chiave di sblocco. Programmatore di comando e motore ventilato con elettrofreno sono compresi esclusivamente per i codici indicati in tabella.
Accessori dedicati
- 206L – Supporto di sicurezza per stacco bassa tensione 24 Vac
- 2097L – Riduttore MEC 200 orizzontale completo di base, frizione, finecorsa
- 2098L – Riduttore MEC 200 verticale completo di base, frizione, finecorsa
- 204L – Cremagliera m4 30x8x1.000 mm zincata e forata
- 207L – Cremagliera m4 30x12x1.000 mm zincata e forata
- 208L – Distanziale di fissaggio cremagliera con bullone e rondella
- 2039L – Cremagliera m4 22x22x2.000 mm zincata a saldare
- 706L – Olio per trasmissioni “FADINI UTTO oil”, in tanica da 2 litri
Si abbina a
- 7060L – Programmatore di comando ELPRO 70/3 PLUS
- 7087L – Programmatore di comando ELPRO 37
- 7180L – Programmatore di comando ELPRO 37 DS
Le altre versioni di MEC 200
- 19867L – MEC 200 230/400 Vac 3PH orizzontale 1,1 kW / 1,5 HP con motore ventilato con elettrofreno
- 213L – MEC 200 230/400 Vac 3PH verticale 1,1 kW / 1,5 HP
- 198L – MEC 200 230/400 Vac 3PH orizzontale 1,1 kW / 1,5 HP
- 21267L – MEC 200 230/400 Vac 3PH verticale 0,73 kW / 1 HP con motore ventilato con elettrofreno
- 197567L – MEC 200 230 Vac 1PH orizzontale 0,73 kW / 1 HP con motore ventilato con elettrofreno
- 19767L – MEC 200 230/400 Vac 3PH orizzontale 0,73 kW / 1 HP con motore ventilato con elettrofreno
- 212567L – MEC 200 230 Vac 1PH verticale 0,73 kW / 1 HP con motore ventilato con elettrofreno
- 211L – MEC 200 230/400 Vac 3PH verticale 0,37 kW / 0,5 HP
- 212L – MEC 200 230/400 Vac 3PH verticale 0,73 kW / 1 HP
- 1964L – MEC 200 230 Vac 1PH orizzontale 0,37 kW / 0,5 HP
- 196L – MEC 200 230/400 Vac 3PH orizzontale 0,37 kW / 0,5 HP
- 197L – MEC 200 230/400 Vac 3PH orizzontale 0,73 kW / 1 HP
- e altre 7 versioni di MEC 200
[A] La forma, le dimensioni del cancello e la presenza di forte vento possono ridurre i valori indicati. Verificare sempre l’integrità della struttura del cancello, eliminando gli eventuali attriti presenti.
[C] All’interno del cofano contenitore o dell’armadio.
