Descrizione
Fadini MEC 200 LB (codice 2058L): motoriduttore elettromeccanico con movimentazione a catena per porte sezionali, a libro e portoni industriali, ad uso industriale. In breve: 230/400 Vac 3PH, superficie fino a 50 m².
Punti di forza di MEC 200 LB
- Robusto. Motoriduttore a 230 Vac e 400 Vac, accoppiamento in bagno d’olio della vite senza fine e corona di bronzo, su cuscinetti a sfere.
- Semplice. Regolazione della forza con frizione meccanica e delle posizioni di finecorsa sia in apertura che in chiusura.
- Sicuro. Comando a leva di sblocco, completo di fune metallica e chiave per il ripristino del comando. Ampia gamma di accessori disponibili per un’installazione completa.
La versione 2058L
| Versione | 230/400 Vac 3PH |
|---|---|
| Potenza (kW / HP) | 1,1 / 1,5 |
| Motore ventilato con elettrofreno | non fornibile |
| Superficie portone (m²) | 50 |
Dati tecnici
| Alimentazione di rete (Vac – Hz) | 230/400 – 50 |
|---|---|
| Potenza assorbita (W) | 1.500 |
| Corrente assorbita (A) | 5,1/3 |
| Potenza resa (kW) | 1,1 |
| Coppia nominale riduttore (Nm) | 110 |
| Rapporto riduttore | 1/32 |
| Temperatura di esercizio (°C) | -20 ÷ +80 |
| Velocità di scorrimento (m/min) | 9,6 Z20 1/2” |
| Finecorsa | meccanico |
| Grado di protezione IP | 55 |
| Tipo di lubrificazione | 706L |
| Peso (kg) | 25 |
| Superficie portone (m²) | 50 |
| Frequenza di utilizzo | uso intensivo |
Cosa comprende
Ogni codice comprende un motoriduttore elettromeccanico con pignone da 1/2” Z20, frizione incorporata e sblocco a fune. Il finecorsa non è di serie, ma disponibile come accessorio (codice 2059L).
Accessori dedicati
- 2036L – Pignone semplice 1/2” Z40 in acciaio zincato, foro ø 25 mm per portoni sezionali
- 2046L – Base di fissaggio in acciaio zincato
- 2053L – Tendicatena con pignone semplice 1/2” Z20 e staffa di supporto in acciaio zincato con vite di registro
- 2054L – Catena a rulli semplice 1/2”, lunghezza 5 m
- 2055L – Pignone semplice 1/2” Z20 in acciaio zincato
- 2056L – Pignone semplice 1/2” Z20 in acciaio zincato, con albero e cuscinetto
- 2057L – Finecorsa di apertura e chiusura, da applicare esternamente al motoriduttore
- 706L – Olio per trasmissioni “FADINI UTTO oil”, in tanica da 2 litri
- 2044L – Comando a leva di sblocco, completo di fune metallica di lunghezza 7 m e chiave per il ripristino del comando
- 2049L – Riduttore MEC 200 LB completo di base, frizione, finecorsa incorporato

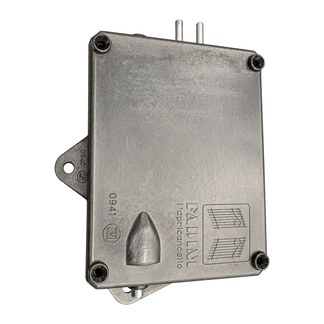

- 2059L – Finecorsa incorporato completo di contenitore, micro, morsettiera, ingranaggi e registri. Per portoni di lunghezza massima 8 m. Dispositivo fornito premontato
- 2050L – Riduttore MEC 200 LB completo di base, frizione
Si abbina a
- 7087L – ELPRO 37 programmatore di comando
Le altre versioni di MEC 200 LB
- 2052L – MEC 200 LB 230/400 Vac 3PH, 0,73 kW / 1 HP
- 205867L – MEC 200 LB 230/400 Vac 3PH, 1,1 kW / 1,5 HP, con motore ventilato con elettrofreno
- 2051L – MEC 200 LB 230/400 Vac 3PH, 0,37 kW / 0,5 HP
- 205267L – MEC 200 LB 230/400 Vac 3PH, 0,73 kW / 1 HP, con motore ventilato con elettrofreno
- 20514L – MEC 200 LB 230 Vac 1PH, 0,37 kW / 0,5 HP
- 2052567L – MEC 200 LB 230 Vac 1PH, 0,73 kW / 1 HP, con motore ventilato con elettrofreno
- 205148L – MEC 200 LB 230 Vac 1PH reversibile, 0,37 kW / 0,5 HP
- 205180L – MEC 200 LB 230/400 Vac 3PH reversibile, 0,37 kW / 0,5 HP
