Descrizione

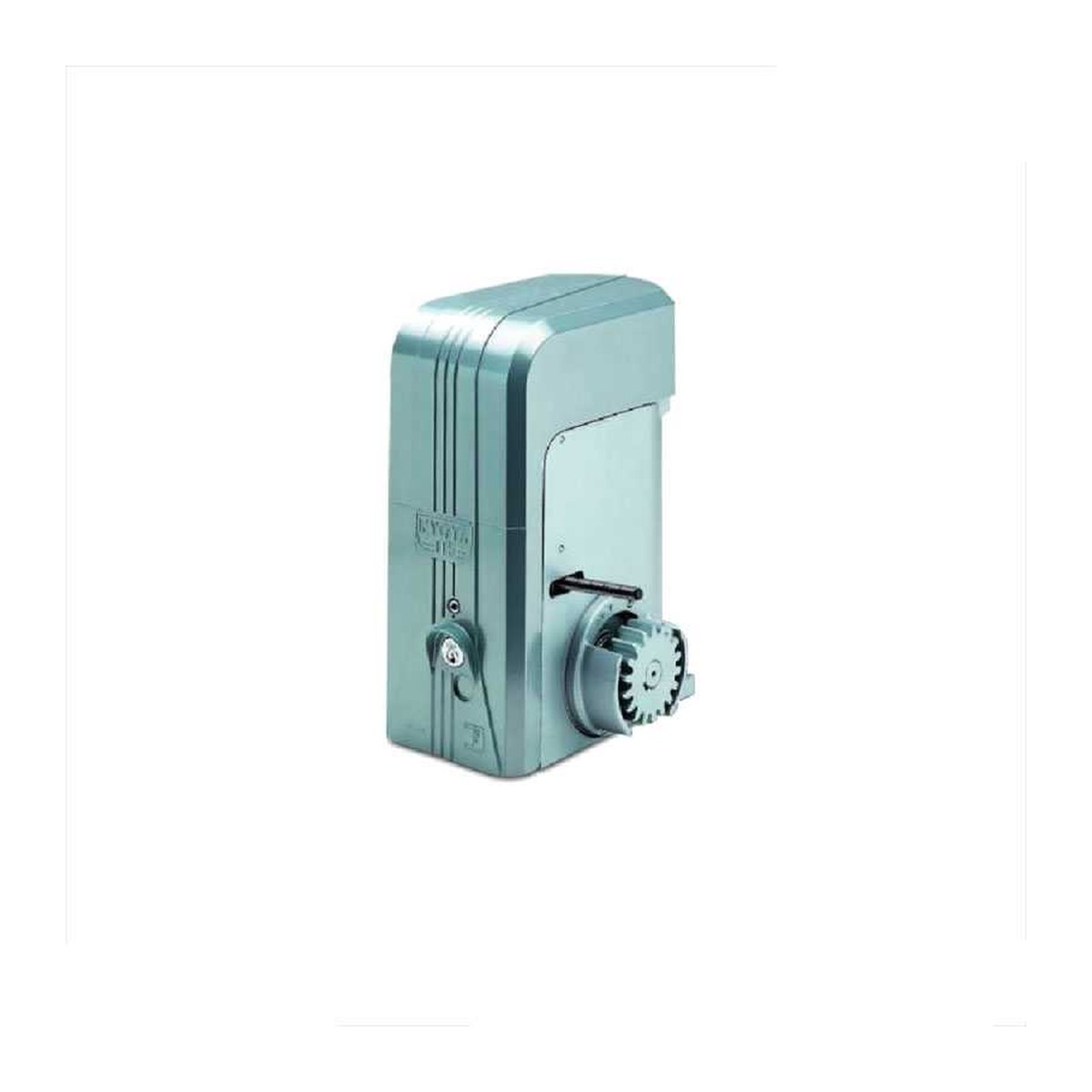

Fadini NYOTA 115 EVO (codice 1116L): motoriduttore elettromeccanico per cancelli scorrevoli, ad uso residenziale ed industriale. In breve: 230 Vac 1PH, cancello fino a 1.200 kg.
Punti di forza di NYOTA 115 EVO
- Forte ed elegante. Motoriduttore a 230 Vac e 400 Vac, accoppiamento in bagno d’olio della vite senza-fine e della corona di bronzo, su cuscinetti a sfere.
- Affidabile. Struttura e cofano in alluminio per una garanzia totale nel tempo. Sblocco con maniglia in alluminio con chiave.
- Sicuro. Sistema antischiacciamento con l’azione combinata dell’encoder e della rilevazione amperometrica per l’inversione su ostacolo. Freno elettronico, accelerazione e decelerazione ad ogni manovra.
- Versatile. Gamma completa di modelli con diverse tipologie di motori elettrici. Il programmatore di comando può essere alloggiato all’interno di NYOTA 115 EVO oppure con il proprio contenitore in policarbonato da esterno. Programmazione della corsa del cancello con un semplice tasto. Funzione master/slave per l’automazione di due cancelli ad ante contrapposte.
- Testato e certificato. Marcatura CE con prove di tipo.
La versione 1116L
| Versione | 230 Vac 1PH |
|---|---|
| Potenza (kW / HP) | 0,37 / 0,5 |
| Scheda Elettronica | non fornibile |
| Frizione meccanica | di serie |
| Encoder | non fornibile |
| Freno elettronico | di serie |
| Peso max (kg) [A] | 1.200 |
Dati tecnici
| Alimentazione di rete (Vac – Hz) | 230 – 50 |
|---|---|
| Potenza assorbita max (W) | 600 |
| Corrente assorbita max (A) | 3,2 |
| Potenza resa (kW) | 0,37 |
| Numero di giri motore (rpm) | 1.380 |
| Condensatore (µF) | 30 |
| Coppia nominale riduttore (Nm) | 40 |
| Velocità di scorrimento (m/min) | 10 |
| Rapporto riduttore | 1/32 |
| Temperatura di esercizio (°C) | -25 ÷ +80 |
| Termoprotezione motore (°C) | 160 |
| Finecorsa | magnetico |
| Grado di protezione IP | 55 |
| Tipo di olio | 706L |
| Peso (kg) | 18,5 |
| Frequenza di utilizzo | uso molto intensivo |
Cosa comprende
Ogni codice comprende un motoriduttore elettromeccanico con pignone per cremagliera, piastra di ancoraggio a pavimento con viti, due chiavi per la maniglia di sblocco, finecorsa magnetico e coppia di staffe finecorsa. Programmatore di comando ed encoder sono compresi esclusivamente per i codici indicati in tabella.
Accessori dedicati
- 7069L – Contenitore 110x210x295 mm, in policarbonato per ELPRO 12 EVO completo di connettore per encoder
- 7231L – LIMY 51, scheda elettronica che consente di duplicare il singolo contatto del finecorsa magnetico. Solo per NYOTA 115 EVO
- 204L – Cremagliera m4 30x8x1.000 mm zincata e forata
- 207L – Cremagliera m4 30x12x1.000 mm zincata e forata
- 208L – Distanziale di fissaggio cremagliera con bullone e rondella
- 2039L – Cremagliera m4 22x22x2.000 mm zincata a saldare
- 706L – Olio per trasmissioni “FADINI UTTO oil”, in tanica da 2 litri
Si abbina a
- 7063L – Programmatore di comando ELPRO 12 EVO
- 7064L – Programmatore di comando ELPRO 12 PLUS FN
- 7087L – Programmatore di comando ELPRO 37
- 7180L – Programmatore di comando ELPRO 37 DS
- 7184L – Programmatore di comando ELPRO 37 FN
Le altre versioni di NYOTA 115 EVO
- 1269L – NYOTA 115 EVO 230 Vac 1PH reversibile 0,37 kW / 0,5 HP con frizione meccanica e freno elettronico
- 1113L – NYOTA 115 EVO 230/400 Vac 3PH 0,37 kW / 0,5 HP con frizione meccanica e freno elettronico
- 1117L – NYOTA 115 EVO 230 Vac 1PH 0,73 kW / 1 HP con frizione meccanica e freno elettronico
- 1271L – NYOTA 115 EVO 230 Vac 1PH reversibile 0,37 kW / 0,5 HP con programmatore ELPRO 12 PLUS FN incorporato, frizione meccanica e freno elettronico
- 1114L – NYOTA 115 EVO 230/400 Vac 3PH 0,73 kW / 1 HP con frizione meccanica e freno elettronico
- 1121L – NYOTA 115 EVO 230 Vac 1PH 0,37 kW / 0,5 HP con programmatore ELPRO 12 EVO incorporato, encoder e freno elettronico
- 1122L – NYOTA 115 EVO 230 Vac 1PH 0,73 kW / 1 HP con programmatore ELPRO 12 EVO incorporato, encoder e freno elettronico
[A] La forma, le dimensioni del cancello e la presenza di forte vento possono ridurre i valori indicati. Verificare sempre l’integrità della struttura del cancello, eliminando gli eventuali attriti presenti.
